Z2-320*405胀套
Z2-320*405胀套  胀套Z2-320*405

Z2型胀紧联结套 (JB/T7934-1999
■     标记示例:
内径d=130mm,外径D=180mm的Z2型胀紧联轴套:胀套Z2-130*180  JB/T7934-1999

■ 与胀紧联结套联结的轴、孔公差:轴—h7或h8;孔—H7或H8;表面粗糙度均为Ra≤3.2μm。

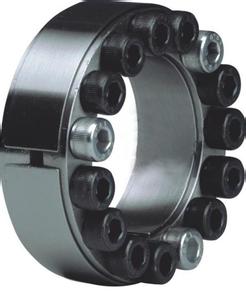

Z2型胀紧联轴套

Z2-320*405胀套,胀套Z2-320*405

Z2型胀紧联轴套的基本尺寸及参数(JB/T7934-1999
基本尺寸 额定负荷
胀套与轴
结合面上
的压力Pf
N/mm2
螺钉的
拧紧力
MA
N·m
胀套与轮毂结合面上
的压力
Pfˊ
N/mm2
重量


kg


d D l L L1 d1 n
轴向力Ft
kN
扭矩Mt
kN•m

mm
130 180 34 38 52.0 M12 20 272 17.6 165 125 120 3.51
140 190 22 298 20.9 165 125 3.85
150 200 24 324 24.2 170 125 4.07
160 210 26 350 28 130 4.3
170 225 38 44 60 M14 22 386 32.8 160 190 120 5.78
180 235 24 420 37.8 165 125 6.05
190 250 46 52 68 28 490 46.5 150 115 8.25
200 260 30 525 52.5 150 115 8.65
210 275 50 56 74 M16 24 599 62.89 151 295 115 10.10
220 285 26 620 68.00 150 115 11.22
240 305 30 715 85.50 160 125 12.20
250 315 32 768 96.00 162 125 12.70
260 325 34 800 104.00 165 130 13.20
280 355 60 66 86.5 M18 32 915 128.00 145 405 115 19.20
300 375 36 1020 153.00 150 120 20.50
320 405 72 78 100.5 M20 1310 210.00 580 120 29.60
340 425 224.00 145 115 31.10
360 455 84 90 116.0 M22 1630 294.00 780 115 42.20
380 475 1620 308.00 135 110 44.00
400 495 1610 322.00 130 105 46.00
420 515 40 1780 374.00 135 110 50.00
450 555 96 102 130.0 M24 2050 461.25 124 1000 100 65.00
480 585 42 2160 518.40 100 71.00
500 605 44 2240 560.00 123 100 72.00
530 640 45 2330 617.00 121 100 83.60
560 670 48 2440 680.00 120 100 85.00
600 710 50 2580 775.00 118 100 91.00
630 740 52 2680 844.00 117 105 94.00
670 780 56 2820 944.00 116 100 101.00
710 820 60 2970 1054.00 115 100 106.00
750 860 62 3130 1173.00 115 100 112.00
800 910 66 3260 1300.00 112 100 118.00
850 960 70 3500 1487.00 113 100 125.00
900 1010 75 3680 1650.00 112 100 132.00
950 1060 80 3870 1938.00 100 139.00
1000 1110 82 4000 2000.00 110 100 146.00


注:Z2型胀套螺钉的机械性能等级为12.9

卓力供应胀套 Z2系列,型号Z2-320*405。质量保证,欢迎咨询洽谈。
