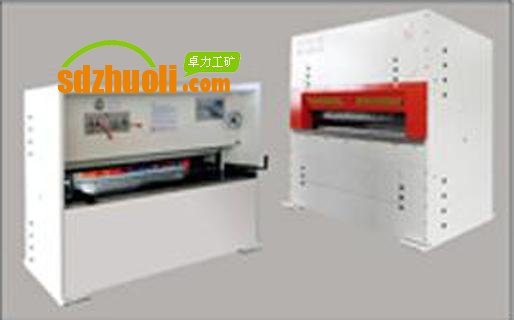

YYKJ系列煤矿用液压订扣机

YYKJ系列煤矿用液压订扣机——整芯输送带一次成形

该设备与现在有的逐次订扣机完全不同，它能把全宽度输送带带扣一次同时订制完成。它由液压做动力，驱动上下两排模具同时压合全部输送带扣，合模压力高达200多吨，在1分钟内完成整付接头的制定。

型号 YYKJ2000-1200 YYKJ2000-1400 YYKJ2000-1600
可订皮带扣型号：SU1400、SU1600、SU1800、SU2000、SU3000等；



      输送带是软性体，输送带扣装订在上面后会使输送挤压变形，逐个订扣开始时输送变形小，后逐渐变大，这种变化会使订扣时骑马钉穿过输送带是发生偏斜而不能准确进入扣提孔中，发生误订，对特别软的输送带可能由于变形太大而无法继续装订下去，即使能全部装订完成，整个接头呈弧形，两幅接头对接时非常困难。




      该设备把整排输送带扣是同时压紧在输送带上的，全部输送带扣的骑马钉是同时被订入输送带内，因此全被输送带扣订在输送带上是完全均匀一致的，这将大大提高接头的整体寿命，避免了输送带扣受力不均而发生逐个破坏。同时由于整排输送带扣是一次装订完成，比起逐个完成装订大大节约了时间。

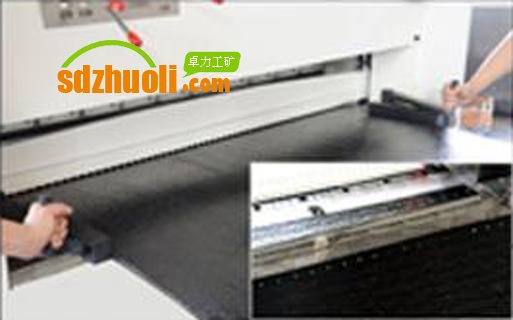

      在液压一次成形订扣机上安装有液压驱动的输送带切割机，并安装有输送带侧面直角定位装置，可以快速切割输送带。

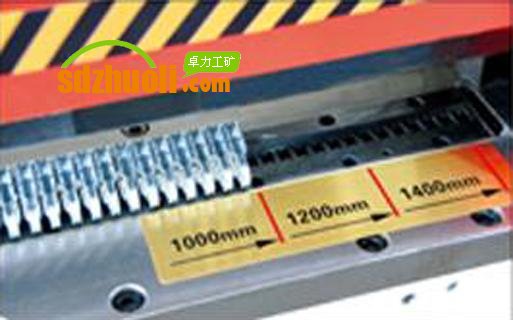

该设备可以制定Su1400、Su1600、SU2000及SU3000型的输送带扣。可订带宽有1200、1400、1600（mm）三种规格，每种规格都可定制小于规定宽度的胶带

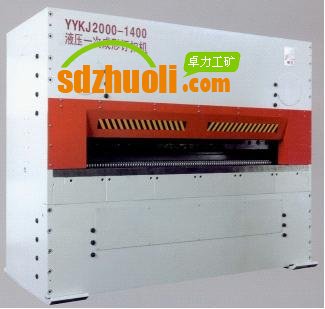

型号	YYKJ2000-1200	YYKJ2000-1400	YYKJ2000-1600
可订胶带宽度	≤1200mm	≤1400mm	≤1600mm
可订胶带厚度	8-22m	8-22mm	8-22mm
可订皮带口性好	SU1400、SU1600、SU2000S、U3000
电机功率	4KW	7.5KW	8.5KW
电机电压*	380/660/1140V	380/660/1140V	380/660/1140V
液压系统额定压力	30MPa	30MPa	30MPa
机器外形尺寸	1668×700×1355	1860×750×1505	2052×750×1505
机器重量	3600Kg	4570Kg	5230Kg

注：液压一次成形订扣机用在地面、井下集中订扣
    使用前在地面集中订扣能方便井下安装，用液压一次成形订扣机可以快速大量订扣，切皮带和订扣一气呵成，效率高、订扣质量好。借助我公司生产的卷带装置和放带架，可以把卷带的另一头倒出订扣，扛着配合使用可以在很短时间把全部皮带接头订好。
    液压一次成形订扣机也可放置在皮带机的头尾部，在皮带安装时订扣，或在皮带运行中更新皮带扣接头。虽然液压一次成行订扣机自身较重，但作为固定设备使用还是很方便的。
    液压一次成形订扣机也可用在输送带生产厂家，在输送带生产线的末端集中订扣。输送带出厂前订好皮带扣接头，即方便用户使用，也能把好皮带扣接头质量，避免用户使用中产生的质量纠纷，提高产品的竞争力。



我公司专业生产输送带扣及配套产品，不仅输送带扣产品世界领先，各种形式的订扣机均为我公司研发的专利产品，输送机用液压卷带装置也是我公司在我国最先推向市场的产品。我公司的所有产品均是围绕输送带扣接头的，以我们的专业和经验向用户提供彻底完善的全面解决方案，始终引领行业的发展。



注：1、此订扣机主要用在顺槽（伸缩性皮带机上）的工作面上；主井的胶带一般是固定皮带机，是硫化的阻燃整芯输送带和钢丝绳芯输送带，一般用不到此设备；
      2、可订皮带扣型号：SU1400、SU1600、SU1800、SU2000、SU3000等；
